2_4. QGIS 좌표계의 설정

좌표계의 설정

개요

좌표계란 지리적 객체를 위치시키는데 사용되는 좌표기반 체계로 1)지리좌표계(Geographic Coordinate System: GCS)와 2)투영좌표계(Projected Coordinate System: PCS)로 구분됩니다.

1)GCS는 지구상에 위치를 정의하는데 3차원의 구면을 이용하는 좌표계입니다. 지구상의 한 지점은 경도(longitude)와 위도(latitude) 값으로 지정되고 위도와 경도는 지구 '중심에서 지표면상 지점까지 측정된 각'으로 흔히 도(degree)로 표시합니다.

2)PCS는 지리 좌표를 평면상에 투영한 좌표계입니다. 하나의 타원체를 투영하는데 다양한 방식의 투영법이 존재합니다.

GCS와 PCS를 축척에 있어 차이점은 경위도 좌표계는 지도 위치에 따라 축척이 변하고, 투영 좌표계는 축척이 고정되어 있습니다.

자주 사용되는 좌표계

우리나라에서 자주 사용되는 좌표계는 다음과 같습니다.

• 경위도: EPSG:4326
• KLIS중부: EPSG:5174
• 네이버: EPSG:5179
• 다음: EPSG:5181
• 구글: EPSG:3857
• 국토지리원: 중부(EPSG:5186), 동부(EPSG:5187), UTM52N(EPSG:32652)

좌표계 지정

프로젝트 좌표계

프로젝트에 대한 좌표계는 '메뉴>프로젝트>프로젝트 속성'을 클릭하여 확인됩니다. QGIS는 기본적으로 프로젝트 좌표계가 WGS84(EPSG:4326)으로 설정되어 있습니다. 프로젝트 좌표계를 변경하기 위해서는 메뉴 '프로젝트>프로젝트 속성>좌표계'에서 변경하여 설정하거나 상태바의 프로젝트 좌표계를 클릭하여 변경이 가능합니다.

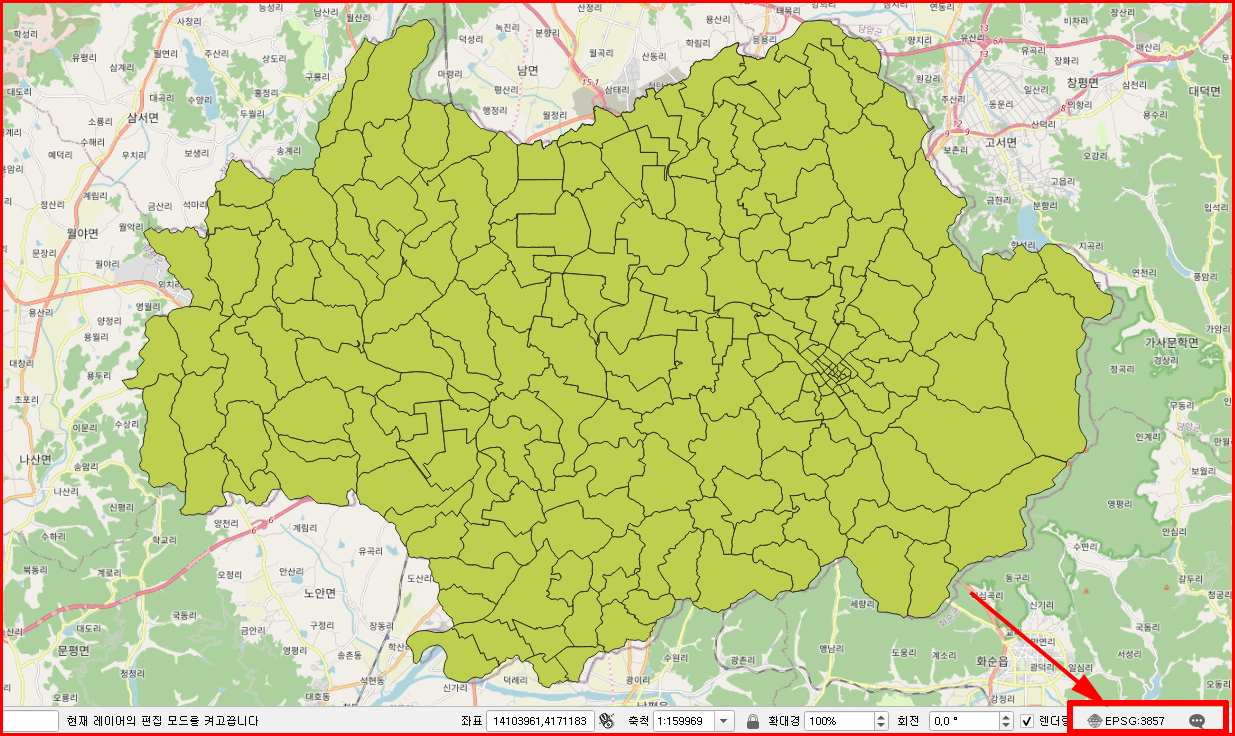

상태바 프로젝트 좌표계

프로젝트 좌표계를 설정하면 프로젝트에 포함된 모든 레이어들이 프로젝트 좌표계로 실시간 투영(on the fly)되어 렌더링됩니다. 다양한 좌표계의 레이어가 프로젝트 좌표계로 재투영되기 때문에 레이어가 조화를 이룹니다.

레이어 좌표계 설정(Set layer CRS)

프로젝트 좌표계와 대조되는 개념이 레이어 좌표계입니다. 레이어 좌표계는 해당 벡터파일과 같이 묶여있는 'prj' 파일에 정보가 있습니다.레이어 좌표계 정보가 없는 경우는 레이어에서 우클릭하여 '좌표계 설정>레이어 좌표계 설정'으로 좌표계를 지정해 줍니다.

지도의 조판과 이미지로 내보내기

완성된 지도는 조판 과정을 거쳐 이미지로 내보냅니다.
